PASSAR TILL
S2 / S3 JA / JA
S2 kort / S3 kort JA / JA
S2 kort-låg / S3 kort-låg JA / JA
S2 large / S3 large JA / JA
S2 swing / S3 swing JA / JA
S2 swing-kort / S3 swing-kort JA / JA
U2 / U3 NEJ / NEJ
U2 light / U3 light NEJ / NEJ
Bambino NEJ
Micro NEJ
Panthera X NEJ

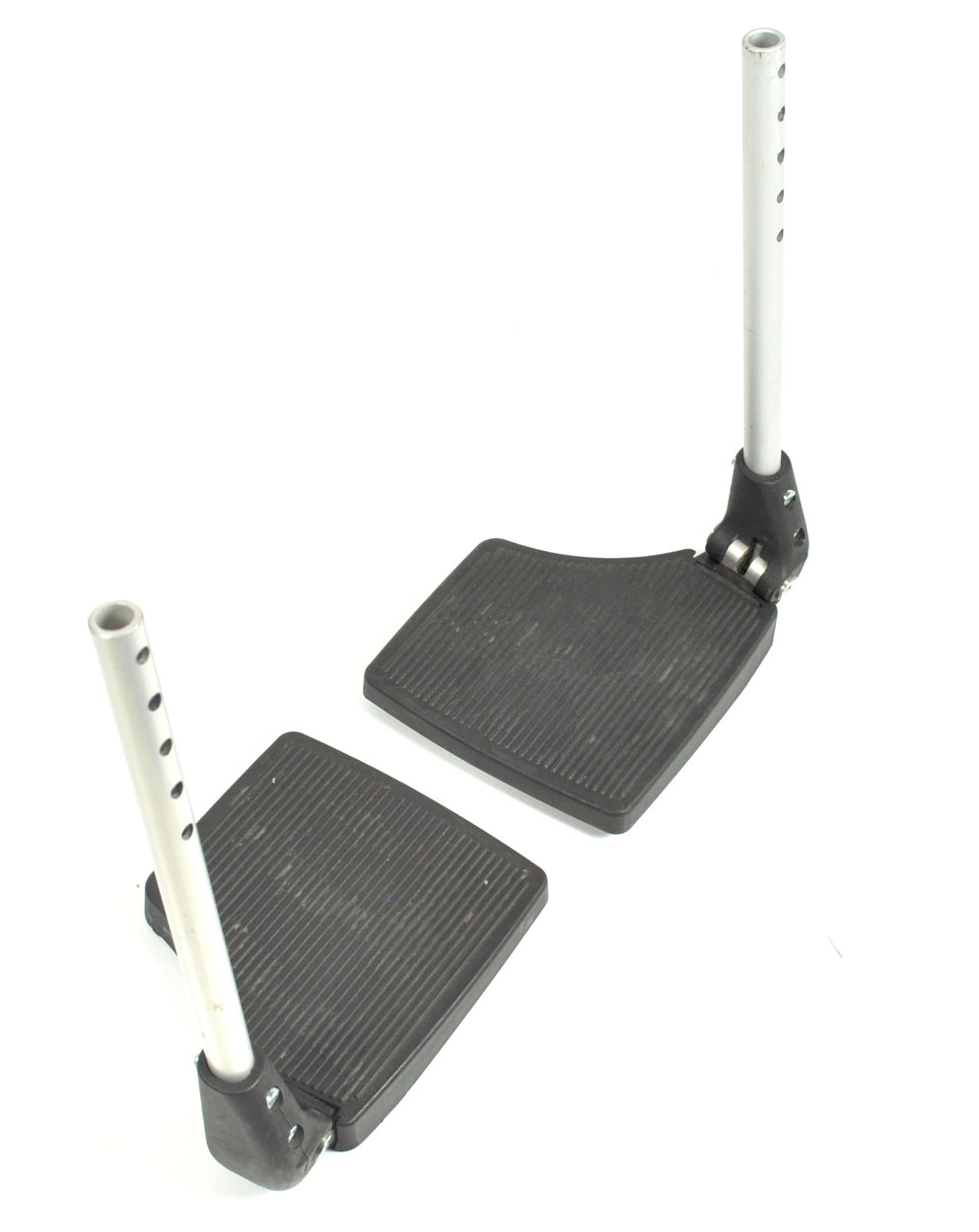

- Fotstöd med delade uppfällbara fotplattor
BENÄMNING ART.NR. ANTAL
Fotplattor fällbar ny, 33/36 komp par 6703300 par

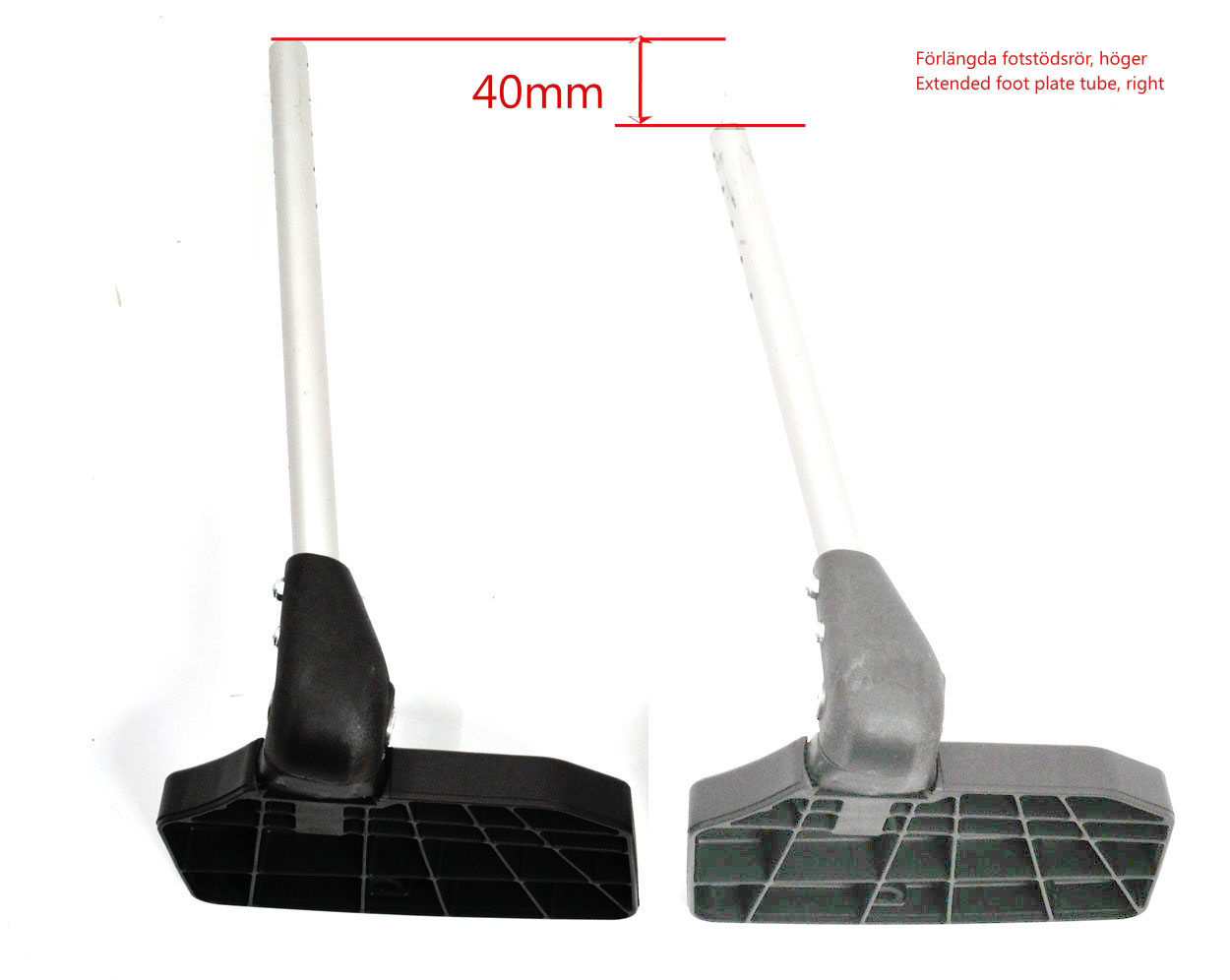

Fotplattor fällbar förlängda ny, 33/36 komp par,  se bilder 6723300 par
Fotplattor fällbar Stor 33/36 par,  se bilder 6733300 par
Fotplattor fällbar ny, 39/42 komp par 6703900 par
Fotplattor fällbar förlängda ny, 39/42 komp par 6723900 par
Fotplattor fällbar Stor 39/42 par 6733900 par
Fotplattor fällbar ny, 45 komp par 6704500 par
Fotplattor fällbar förlängda ny, 45 komp par 6724500 par
Fotplattor fällbar Stor 45/50 par 6734500 par
Fotplattor fällbar ny, 50 komp par 6705000 par
Fotplattor fällbar förlängda ny, 50 komp par 6725000 par
Fotplattor fällbar förlängda Stor 33/36 par 6743300 par
Fotplattor fällbar förlängda Stor 39/42 par 6743900 par
Fotplattor fällbar förlängda Stor 45/50 par 6744500 par
Du är här: start / produkter / delar / fotstöd / fällbara

FOTSTÖD FÄLLBARA

Highslide JS
large image
oLightBox.com v3.0

SPRÄNGSKISS

Pos. Benämning art.nr. antal
1 Fotplatta fällbar ny, 33/36 komp vänster 6703301 1
  Fotplatta fällbar ny, 33/36 komp höger 6703302 1
  Fotplatta fällbar förlängd ny, 33/36 komp vänster 6723301 1
  Fotplatta fällbar förlängd ny, 33/36 komp höger 6723302 1
  Fotplatta fällbar ny, 39/42 komp vänster 6703901 1
  Fotplatta fällbar ny, 39/42 komp höger 6703902 1
  Fotplatta fällbar förlängd ny, 39/42 komp vänster 6723901 1
  Fotplatta fällbar förlängd ny, 39/42 komp höger 6723902 1
  Fotplatta fällbar ny, 45 komp vänster 6704501 1
  Fotplatta fällbar ny, 45 komp höger 6704502 1
  Fotplatta fällbar förlängd ny, 45 komp vänster 6724501 1
  Fotplatta fällbar förlängd ny, 45 komp höger 6724502 1
  Fotplatta fällbar ny, 50 komp vänster 6705001 1
  Fotplatta fällbar ny, 50 komp höger 6705002 1
  Fotplatta fällbar förlängd ny, 50 komp vänster 6725001 1
  Fotplatta fällbar förlängd ny, 50 komp höger 6725002 1
  Fotplatta fällbar Stor 33/36 kpl vä 6733301 1
  Fotplatta fällbar Stor 33/36 kpl hö 6733302 1
  Fotplatta fällbar Stor 39/42 kpl vä 6733901 1
  Fotplatta fällbar Stor 39/42 kpl hö 6733902 1
  Fotplatta fällbar Stor 45/50 kpl vä 6734501 1
  Fotplatta fällbar Stor 45/50 kpl hö 6734502 1
  Fotplatta fällbar förlängd Stor 33/36 kpl vä 6743301 1
  Fotplatta fällbar förlängd Stor 33/36 kpl hö 6743302 1
  Fotplatta fällbar förlängd Stor 39/42 kpl vä 6743901 1
  Fotplatta fällbar förlängd Stor 39/42 kpl hö 6743902 1
  Fotplatta fällbar förlängd Stor 45/50 kpl vä 6744501 1
  Fotplatta fällbar förlängd Stor 45/50 kpl hö 6744502 1
2 Fotstödsrör fällbar ny, höger (säljs ej separat)   1
  Fotstödsrör fällbar ny, vänster (säljs ej separat)         1
  Fotstödsrör fällbar förlängd ny, höger (säljs ej separat)   1
  Fotstödsrör fällbar förlängd ny, vänster (säljs ej separat)   1
3 Platta ny, 33/36 vänster   6713301 1
  Platta ny, 33/36 höger   6713302 1
  Platta ny, 39/42 vänster   6713901 1
  Platta ny, 39/42 höger   6713902 1
  Platta ny, 45 vänster   6714501 1
  Platta ny, 45 höger   6714502 1
  Platta ny, 50 vänster   6715001 1
  Platta ny, 50 höger   6715002 1
  Platta Stor 33/36 vänster   6713311 1
  Platta Stor 33/36 höger   6713312 1
  Platta Stor 39/42 vänster   6713911 1
  Platta Stor 39/42 höger   6713912 1
  Platta Stor 45/50 vänster   6714511 1
  Platta Stor 45/50 höger   6714512 1
4 Plastskal fällfot höger 6701002 1
  Plastskal fällfot vänster 6701003 1
5 Led alu. fällfot ny 6701008 1
6 Mellandel plast fällfot höger 6701006 1
  Mellandel plast fällfot vänster 6701007 1
7 Mellandel alu. fällfot 6701005 1
8 Bussning gängad fällfot ny 6701009 1
9 Bussning fällfot 6701001 2
10 Fjäder fällfot 6701004 1
11 Låsbult fällfot ny 6701014 1
12 Bult MLC6S M5x35 fzb 6002535 1
13 Bult MLC6S M5x30 fzb 6002530 1
14 Bult MLC6S M8x12 fzb 6002812 1
15 Bult MF6S M6x18 Försänkt insex fzb 6007618 2
16 Fjädrande rörpinne 3x20 rostfri 6701018 1
17 Bricka RBL 8,4x15x1,6 fzb 8000815 1
18 Mutter DIN 985 M5 fzb låg nylock 7000050 2
19 Ändavslutning typ UKB 1917S 9000365 /9000372 1
20 Se nedan
24 Bult K6S M5 / 6mm x 23 FZSV svart 6003523  1

TILLVAL HÄLBAND

  MONTERINGSANVISNING
  OBS! Hälband par består av 1 st hälband höger, 1 st hälband vänster, 2 st pinne hälband och 2 st bult MC6S M5x25
Pos. Benämning art.nr. antal
20 Hälband par 33/36 komp 3700335 1
  Hälband par 39/42 komp 3700341 1
  Hälband par 45 komp 3700347 1
  Hälband par 50 komp 3700352 1
21 Hälband höger 33/36 3700333 1
  Hälband vänster 33/36 3700334 1
  Hälband höger 39/42 3700339 1
  Hälband vänster 39/42 3700340 1
  Hälband höger 45 3700345 1
  Hälband vänster 45 3700346 1
  Hälband höger 50 3700350 1
  Hälband vänster 50 3700351 1
22 Pinne hälband 6701019 2
23 Bult MC6S M5x25 fzb 6002525 2

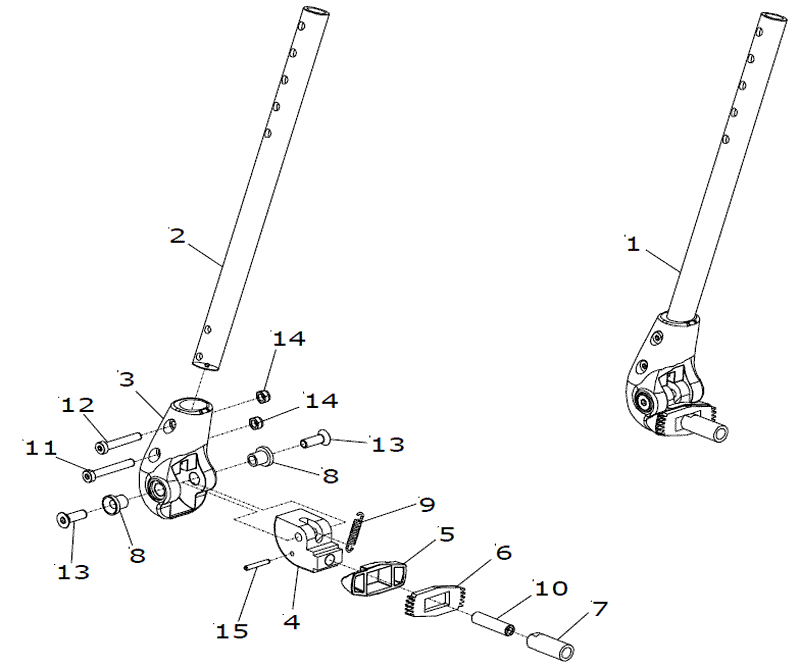

FOTSTÖDSRÖR FÖRMONTERADE

Pos. Benämning   art.nr. antal
1 Fotstödsrör fällbar ny höger förmonterad EJ SEPARAT BESTÄLLNINGSBAR 6701110 1
  Fotstödsrör fällbar ny vänster förmonterad EJ SEPARAT BESTÄLLNINGSBAR 6701111 1
  Fotstödsrör fällbar förlängd ny höger förmonterad EJ SEPARAT BESTÄLLNINGSBAR 6701112 1
  Fotstödsrör fällbar förlängd ny vänster förmonterad EJ SEPARAT BESTÄLLNINGSBAR 6701113 1
2 Fotstödsrör fällbar ny, höger EJ SEPARAT BESTÄLLNINGSBAR 6701010 1
  Fotstödsrör fällbar ny, vänster EJ SEPARAT BESTÄLLNINGSBAR 6701011 1
  Fotstödsrör fällbar förlängd ny, höger EJ SEPARAT BESTÄLLNINGSBAR 6701012 1
  Fotstödsrör fällbar förlängd ny, vänster EJ SEPARAT BESTÄLLNINGSBAR 6701013 1
3 Plastskal fällfot höger EJ SEPARAT BESTÄLLNINGSBAR 6701002 1
  Plastskal fällfot vänster EJ SEPARAT BESTÄLLNINGSBAR 6701003 1
4 Led alu. fällfot ny EJ SEPARAT BESTÄLLNINGSBAR 6701008 1
5 Mellandel plast fällfot höger EJ SEPARAT BESTÄLLNINGSBAR 6701006 1
  Mellandel plast fällfot vänster EJ SEPARAT BESTÄLLNINGSBAR 6701007 1
6 Mellandel alu. fällfot EJ SEPARAT BESTÄLLNINGSBAR 6701005 1
7 Bussning gängad fällfot ny EJ SEPARAT BESTÄLLNINGSBAR 6701009 1
8 Bussning fällfot   6701001 2
9 Fjäder fällfot   6701004 1
10 Låsbult fällfot ny   6701014 1
11 Bult MLC6S M5x35 fzb EJ SEPARAT BESTÄLLNINGSBAR 6002535 1
12 Bult MLC6S M5x30 fzb   6002530 1
13 Bult MF6S M6x18 Försänkt insex fzb   6007618 2
14 Mutter DIN 985 M5 fzb låg nylock   7000050 2
15 Fjädrande rörpinne 3x20 rostfri   6701018 1

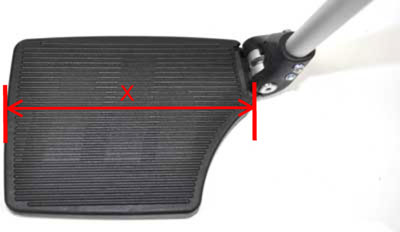

FOTPLATTORS BREDD

Mät måttet X för att avgöra till vilken stolsbredd den passar.
Anpassning av fotplatta 33 / 36 cm Stolsbredd 30 cm

X = 127 mm Stolsbredd 33 / 36 cm
X = 157 mm Stolsbredd 39 / 42 cm
X = 187 mm Stolsbredd 45 cm
X = 212 mm Stolsbredd 50 cm

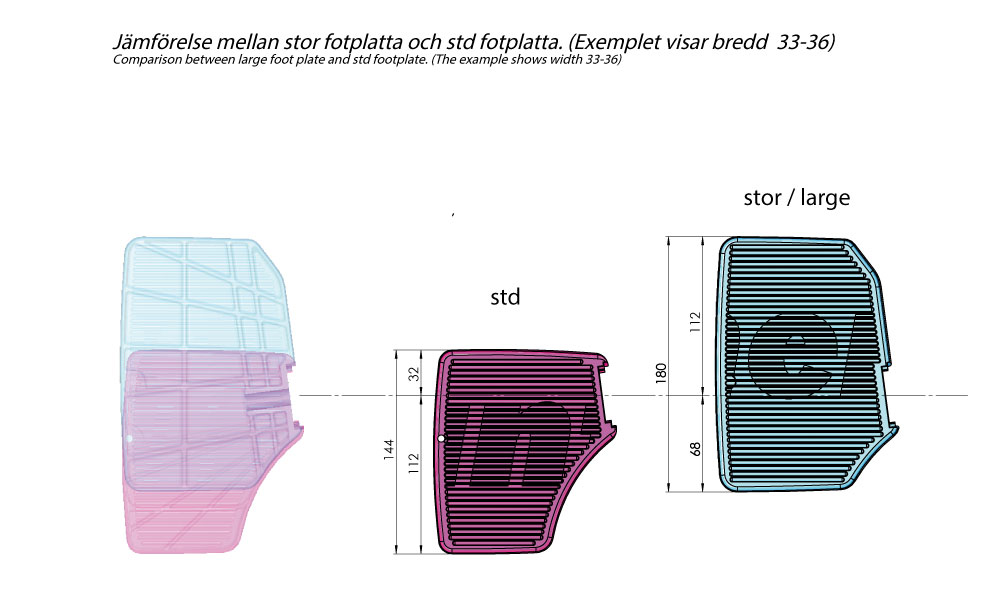

JÄMFÖRELSE MELLAN STOR FOTPLATTA OCH STD



.
.
