Tippskydd S3 / U3- Panthera AB - Tillverkar Världens Lättaste Rullstolar

PASSAR TILL
S2 / S3	NEJ / JA
S2 / S3 kort	NEJ / JA
S2 / S3 kort-låg	NEJ / JA
S2 / S3 large	NEJ / JA
S2 / S3 swing	NEJ / JA
S2	NEJ / JA
U2 / U3	NEJ / JA
U2 / U3 light	NEJ / NEJ
Bambino	NEJ
Micro	NEJ
Panthera X	NEJ
UTÖKAT SORTIMENT
U3 light Y-front	NEJ
U3 light Y-front 90	NEJ
U3 Y-front	JA
U3 Y-front kort	JA
S3 0°	JA
S3 Kort Abd	JA
S3 Swing Låg 0°	JA
S3 Swing Förlängd 25	JA

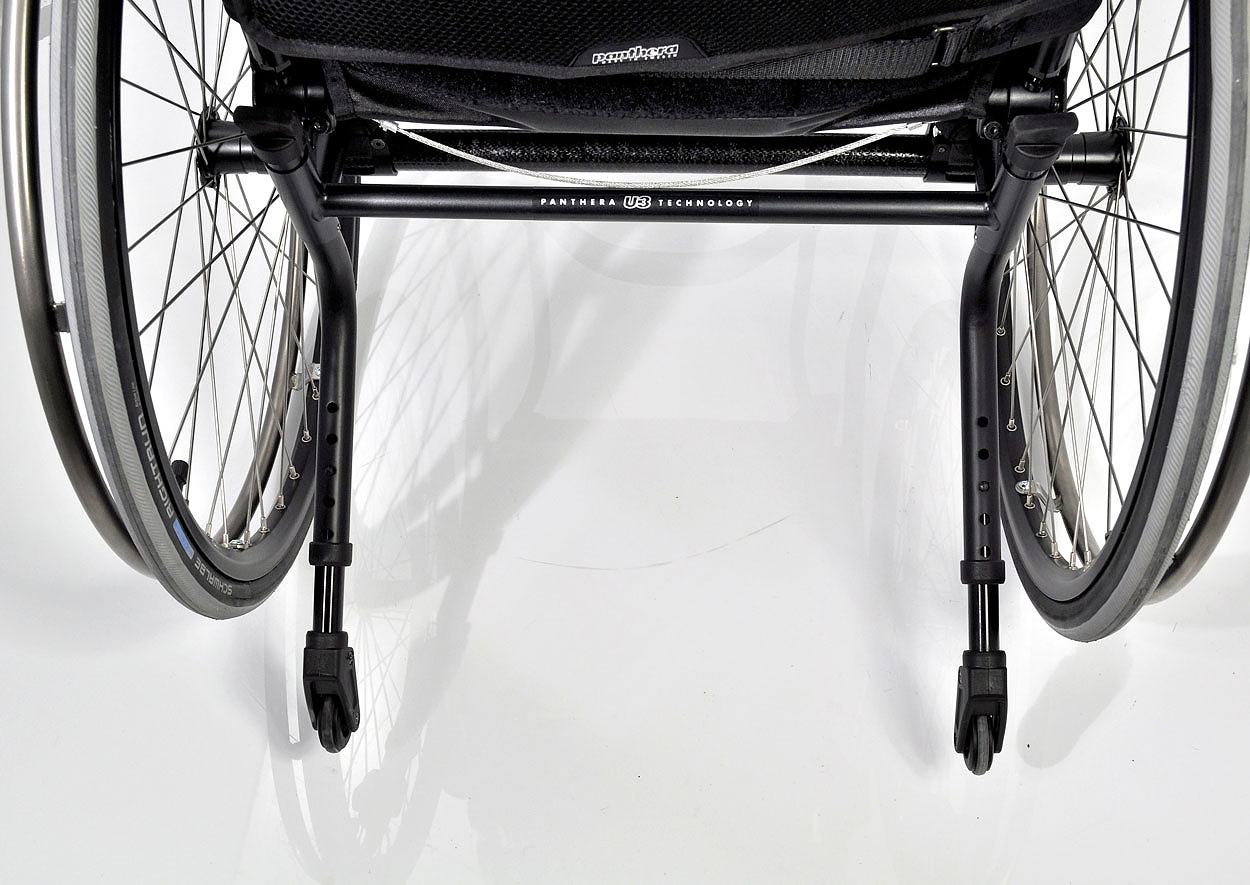

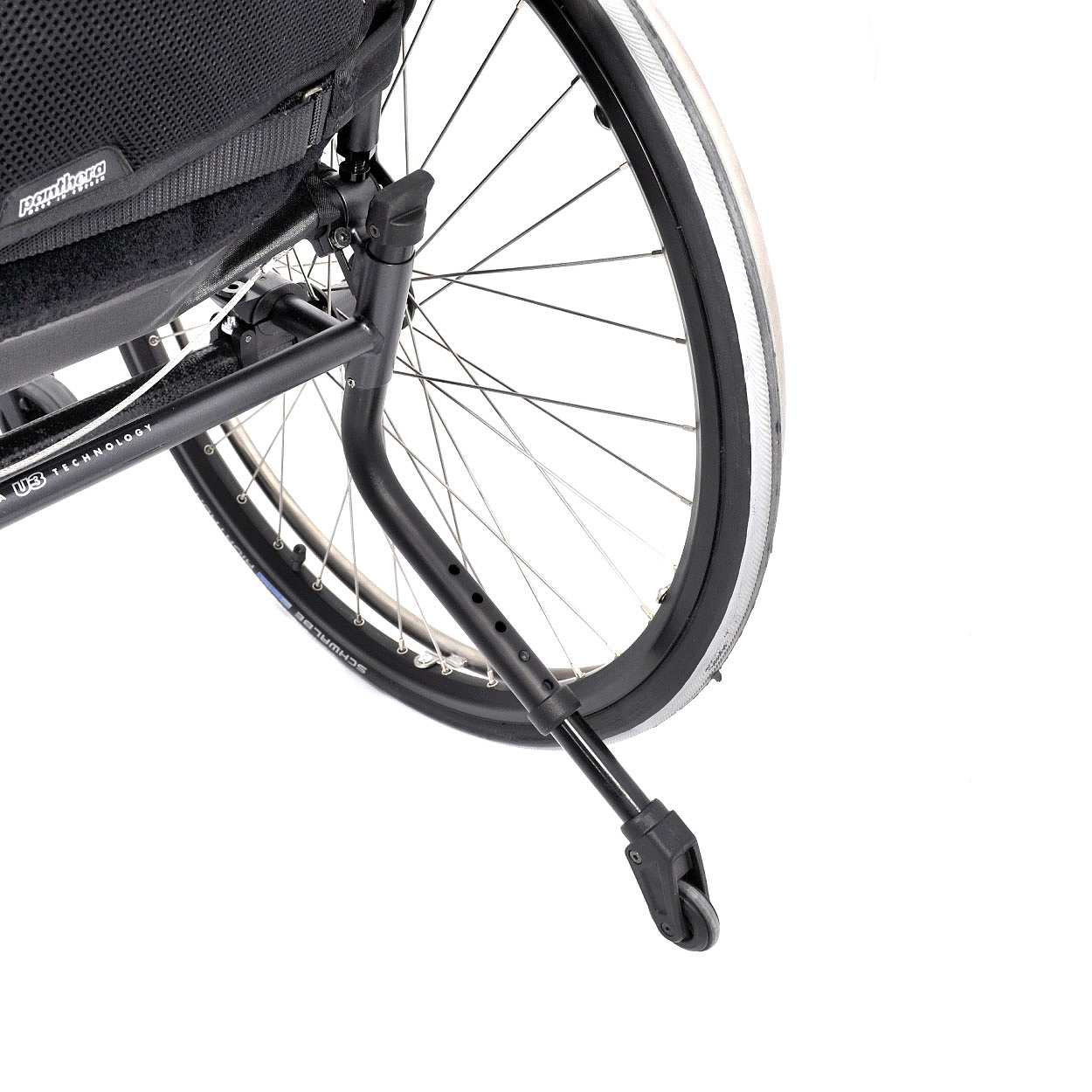

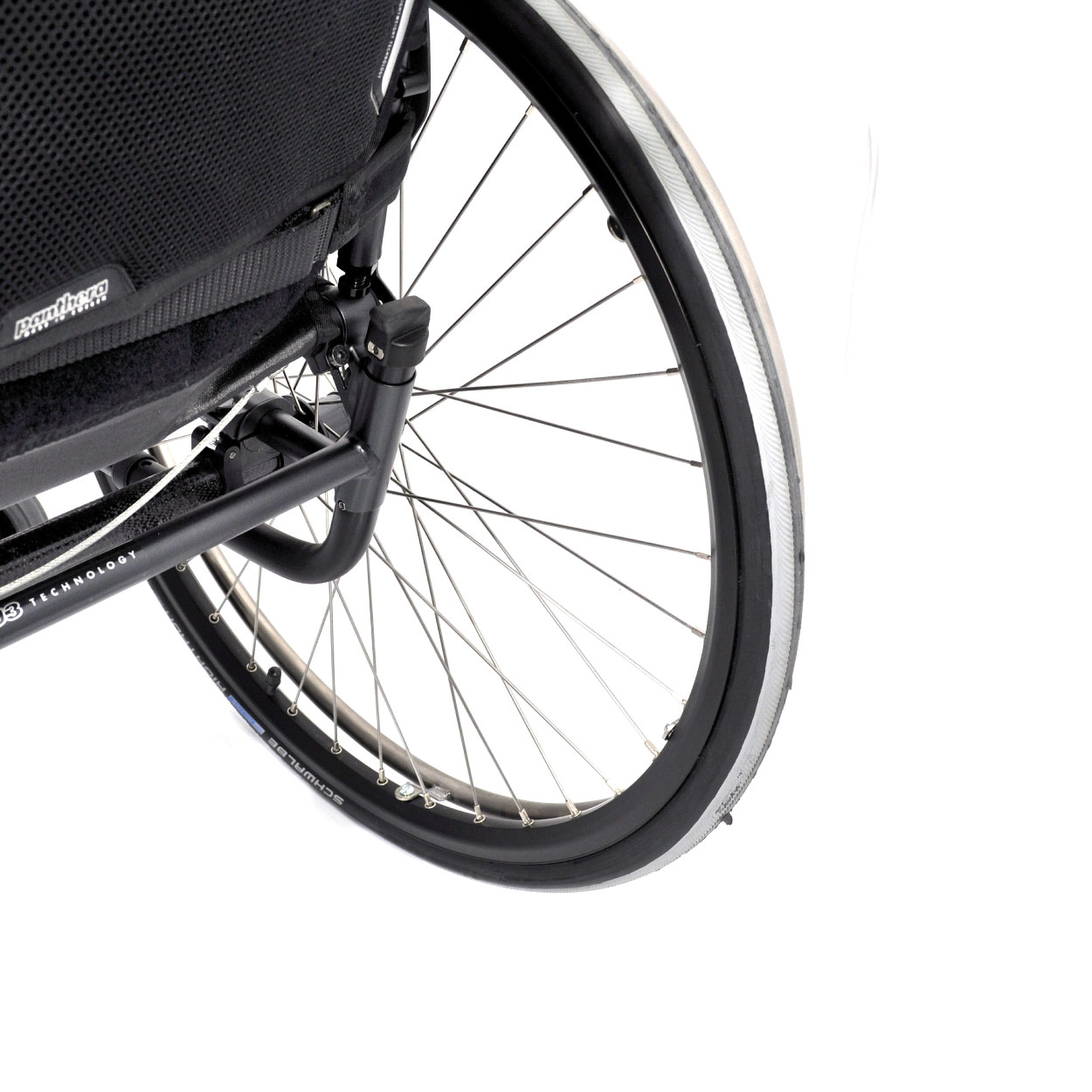

Ett tippskydd som du själv kan fälla ut och in sittandes i rullstolen.

OBS! Tippskyddet får ej användas som ett "tramprör" för att lyfta rullstolens framhjul för att komma över trösklar, trottoarkanter m.m.

BENÄMNING	ART.NR.	ANTAL
Tippskydd S3 par	4353000	par
Tippskydd S3 +30 par	4353030	par
Tippskydd S3 +60 par	4353060	par
Tippskydd S3 Large par	4353080	par
Tippskydd S3 Large +30 par	4353085	par
Knapp tippskydd S3 låg profil , se info nedan	4353121	st

SPRÄNGSKISS MONTERINGSANVISNING MED VTG

MONTERINGSANVISNING UTAN VTG

MONTERINGSVIDEO MED VTG

MONTERINGSVIDEO UTAN VTG

ANVÄNDNINGSINSTRUKTION

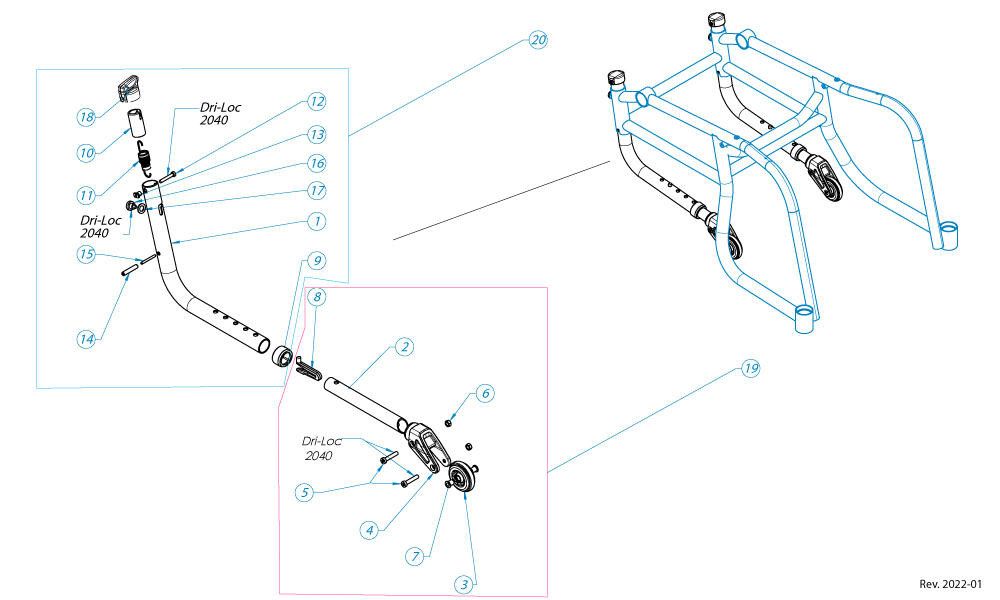

VILKET TIPPSKYDD SKA JAG VÄLJA? INFO KNAPP MED LÅG PROFIL

Du är här: start / produkter / tillbehör / tippskydd / standard

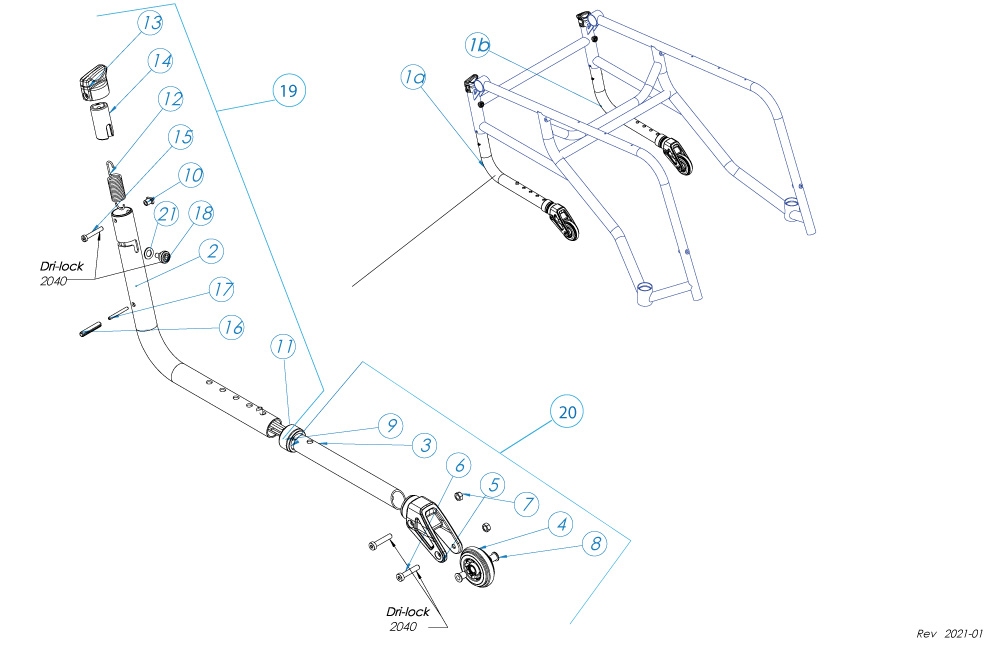

TIPPSKYDD S3 / U3

pos.	Benämning		art.nr	antal
1a	Tippskydd S3 höger		4353010	1
	Tippskydd S3 +30 höger		4353032	1
	Tippskydd S3 +60 höger		4353062	1
	Tippskydd S3 Large höger		4353020	1
	Tippskydd S3 Large +30 Höger		4353084	1
1b	Tippskydd S3 vänster		4353011	1
	Tippskydd S3 +30 vänster		4353031	1
	Tippskydd S3 +60 vänster		4353061	1
	Tippskydd S3 Large vänster		4353021	1
	Tippskydd S3 Large +30 Vänster		4353083	1
2	Tipprör S3 ytter Höger	Ej separat beställningsbar, ingår i POS 19, 1a	4353002	1
	Tipprör S3 ytter höger +30	Ej separat beställningsbar, ingår i POS 19, 1a	4353004	1
	Tipprör S3 ytter höger +60	Ej separat beställningsbar, ingår i POS 19, 1a	4353005	1
	Tipprör S3 ytter vänster	Ej separat beställningsbar, ingår i POS 19, 1b	4353003	1
	Tipprör S3 ytter vänster+30	Ej separat beställningsbar, ingår i POS 19, 1b	4353006	1
	Tipprör S3 ytter vänster+60	Ej separat beställningsbar, ingår i POS 19, 1b	4353007	1
3	Hjulrör inner S3	Ej separat beställningsbar, ingår i POS 20, 1a, 1b	4353022	1
4	Tipphjul S3 komplett		4353017	1
5	Gaffel tippskydd S3	Ej separat beställningsbar, ingår i POS 20, 1a, 1b	4353111	1
6	Bult MLC6S M5x25	Ej separat beställningsbar, ingår i POS 20, 1a, 1b	6002526	2
7	Mutter M6M Fzb DIN 934 M5	Ej separat beställningsbar, ingår i POS 20, 1a, 1b	7000053	2
8	Hylsa tipphjul S3	Ej separat beställningsbar, ingår i POS 20, 1a, 1b	4353014	2
9	Kryckkäppsfjäder enkel plast	Ej separat beställningsbar, ingår i POS 20, 1a, 1b	4352016	1
10	Låsmutter tippskydd S3		4353124	1
11	Ändpropp S3	Ej separat beställningsbar, ingår i POS 19, 1a, 1b	9000362	1
12	Dragfjäder tippskydd S3	Ej separat beställningsbar, ingår i POS 19, 1a, 1b	9004102	1
13	Knapp / vred tippskydd S3		4353122	1
	Knapp / vred tippskydd S3 låg profil	För låga chassin tillsammans med bakåtbockad rygg	4353121	1
14	Hållare dragfjäder tippskydd S3 höger	Ej separat beställningsbar, ingår i POS 19, 1a, 1b	4353123	1
	Hållare dragfjäder tippskydd S3 vänster	Ej separat beställningsbar, ingår i POS 19, 1a, 1b	4352133	1
15	Bult MLC6S M4x25		6002425	1
16	Fjädrande rörpinne 5x28	Ej separat beställningsbar, ingår i POS 19, 1a, 1b	9000528	1
17	Fjädrande rörpinne 3x28	Ej separat beställningsbar, ingår i POS 19, 1a, 1b	9000328	1
18	Låstapp tippskydd S3		4353125	1
19	Tipprör S3 höger		4353210	1
	Tipprör S3 (+30) Höger		4353232	1
	Tipprör S3 (+60) Höger		4353262	1
	Tipprör S3 Large höger		4353220	1

	Tipprör S3 Vänster		4353211	1
	Tipprör S3 (+30) Vänster		4353231	1
	Tipprör S3 (+60) vänster		4353261	1
	Tipprör S3 Large vänster		4353221	1
20	Hjulrör S3 kpl		4353023	1
21	Bricka PS 8x14x1	Ej separat beställningsbar, ingår i POS 19, 1a, 1b	8000818	1

FÖRHÖJNING	DRIVHJUL	Tippskydd +0 mm	Tippskydd +30 mm	Tippskydd +60 mm
		art.nr. 4353000	art.nr. 4353030	art.nr. 4353060
+ 0 mm	24”	X
+ 0 mm	25”	X
+ 0 mm	26”		X
+ 10 mm	24”	X
+ 10 mm	25”	X
+ 10 mm	26”		X
+ 20 mm	24”	X
+ 20 mm	25”		X
+ 20 mm	26”		X
+ 30 mm	24”		X
+ 30 mm	25”		X
+ 30 mm	26”			X
+ 40 mm	24”		X
+ 40 mm	25”		X
+ 40 mm	26”			X
+ 50 mm	24”		X
+ 50 mm	25”			X
+ 50 mm	26”			X
+ 60 mm	24”			X
+ 60 mm	25”			X
+ 60 mm	26”			X
+ 70 mm	24”			X
+ 70 mm	25”			X
+ 70 mm	26”			X
