Modellkod |
G584 |
G584 |
G584 |
G584 |
G584 |
G584 |
|

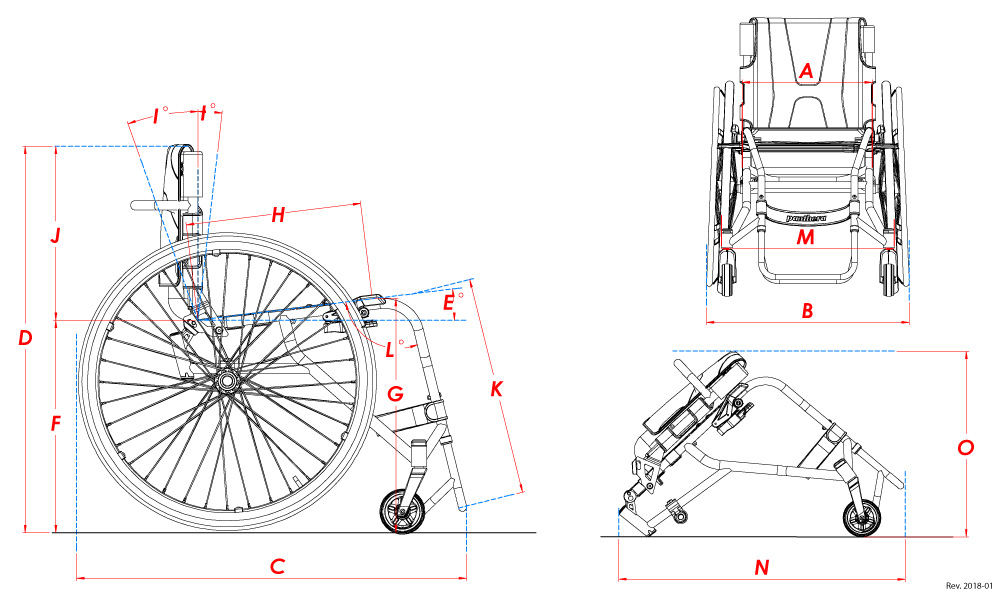

A |
Sitsbredd
cm |
33 |
36 |
39 |
42 |
45 |
50 |
|
B |
Total
bredd |
54 |
57 |
60 |
63 |
66 |
71 |
|
C |
Total
längd cm |
76,5 |
76,5 |
76,5 |
76,5 |
76,5 |
76,5 |
|
D |
Total
höjd cm |
61,75-71,75 |
61,75-71,75 |
61,75-71,75 |
61,75-71,75 |
61,75-71,75 |
61,75-71,75 |
|
E |
Sits
vinkel grader |
7° |
7° |
7° |
7° |
7° |
7° |
|
F |
Sits
höjd bak cm |
40,5 |
40,5 |
40,5 |
40,5 |
40,5 |
40,5 |
|
G |
Sits
höjd fram cm |
44,5 |
44,5 |
44,5 |
44,5 |
44,5 |
44,5 |
|
H |
Sits
djup cm |
35, 37,5 |
35, 37,5 |
35, 37,5 |
35, 37,5 |
35, 37,5 |
37,5 |
|
I |
Ryggvinkel
bakåt
- framåt |
17,3° - (-5°) |
17,3° - (-5°) |
17,3° - (-5°) |
17,3° - (-5°) |
17,3° - (-5°) |
17,3° - (-5°) |
|
J |
Rygghöjd cm |
20 - 45 |
20 - 45 |
20 - 45 |
20 - 45 |
20 - 45 |
20 - 45 |
|
K |
Benstödslängd i cm för benstödets olika lägen |
|
|
|
|
|
|
|
|
Fotbåge standard |
36*,38,40,42,44 |
36*,38,40,42,44 |
36*,38,40,42,44 |
36*,38,40,42,44 |
36*,38,40,42,44 |
36*,38,40,42,44 |
|
|
Fotbåge förlängd |
38*,40,42,44,46 |
38*,40,42,44,46 |
38*,40,42,44,46 |
38*,40,42,44,46 |
38*,40,42,44,46 |
38*,40,42,44,46 |
|
L |
Benstödsvinkel
grader |
100° |
100° |
100° |
100° |
100° |
100° |
|
M |
Bredd
cm |
41 |
44 |
47 |
50 |
53 |
58 |
|
N |
Längd
cm |
73 |
73 |
73 |
73 |
73 |
73 |
|
O |
Höjd
cm |
37 |
37 |
37 |
37 |
37 |
37 |
|
|
Total
(g) |
8010 |
8100 |
8190 |
8280 |
8480 |
9300 |
|
|
Transport (g) |
4450 |
4540 |
4630 |
4720 |
4920 |
5340 |
|
|
Brukarvikt
(kg) |
100 |
100 |
100 |
100 |
150 |
150 |
|
|
|
|
|
|
|
|
|
|
|
|

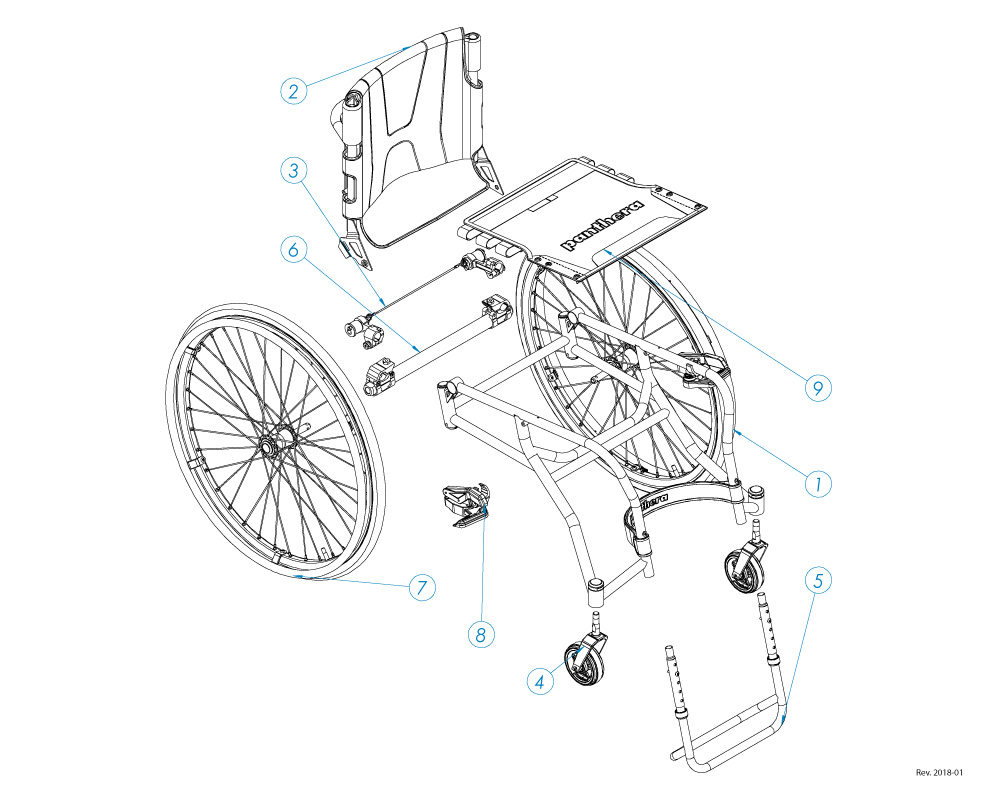

VÄGNINGSKONFIGURATION |
|
|
Art.nr. för konfigurering. ej separat beställbart |
|
Chassi |
Krommolybdenrör |
|
|
|
|
|
|
|
Bakaxel |
Carbon |
|
Bredd 33 |
5841133GP |
|
|
|
|
|
Balansering |
Steglös |
|
Bredd 36 |
5841136GP |
|
|
|
|
|
Drivhjul |
24" |
|
Bredd 39 |
5841139GP |
|
|
|
|
|
Drivring |
Titan |
|
Bredd 42 |
5841142GP |
|
|
|
|
|
Broms |
S3 |
Bredd 45 |
5841145GP |
|
|
|
|
|
Länkhjul |
90 mm |
|
Bredd 50 |
5841150GP |
|
|
|
|
|
Fotstöd |
Fotbåge, titan |
|
|
|
|
|
|
|
Ryggstöd |
Vinkelställbar steglös |
|
|
|
|
|
|
|
Ryggklädsel |
Reglerbar |
|
|
|
|
|
|
|
|
Övrigt |
Vadband, Verktygssats, Bruksanvisning |
*Kräver kapad fotbåge |
|
|
|
|
|
|
|
|
|
|
